انواع واتر استاپ چیست؟

واتر استاپ یکی از مصالح کلیدی در سازه‌های بتنی به‌ویژه سازه‌های آبی و زیرزمینی است. این محصول برای جلوگیری از نفوذ آب در درزهای انبساطی، اجرایی و ساختمانی بتن به کار می‌رود. در واقع، زمانی که بتن در معرض آب یا رطوبت شدید قرار دارد، استفاده از واتر استاپ الزامی است. از مهم‌ترین کاربردهای آن می‌توان به استخرها، سدها، مخازن آب، تصفیه‌خانه‌ها، تونل‌ها و پارکینگ‌های زیرزمینی اشاره کرد.

واتر استاپ (Waterstop) نوار یا پروفیلی از جنس مواد مقاوم در برابر آب و فشار است که در درزهای بتن قرار داده می‌شود تا مانع نفوذ آب شود. این محصول به صورت طولی در محل درزها نصب می‌گردد و هنگام بتن‌ریزی در بتن مدفون می‌شود.

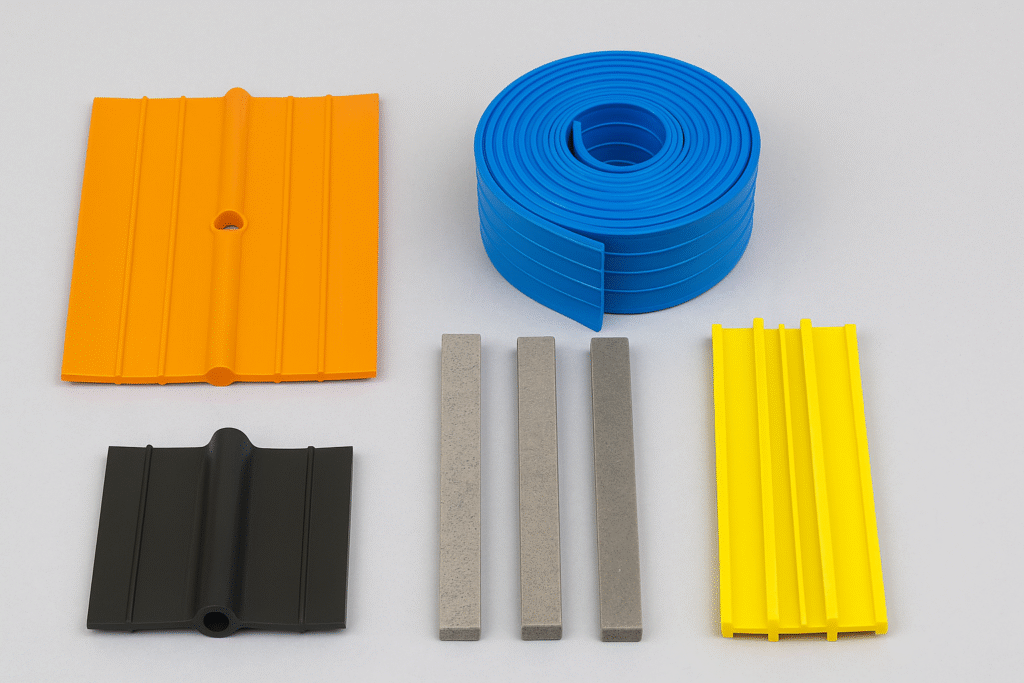

انواع واتر استاپ بر اساس جنس

۱. واتر استاپ PVC

• پرکاربردترین نوع در ایران و جهان.

• از جنس پلی‌وینیل‌کلراید (PVC) تولید می‌شود.

• انعطاف‌پذیر، مقاوم در برابر مواد شیمیایی و مقرون‌به‌صرفه.

• قابلیت استفاده در انواع درزهای انبساطی و اجرایی.

۲. واتر استاپ بنتونیتی

• از ترکیب مواد رسی بنتونیت ساخته می‌شود.

• در تماس با آب منبسط می‌شود و تمام خلل و فرج درز را پر می‌کند.

• بیشتر در درزهای سرد و مقاطع اتصال بتن کاربرد دارد.

۳. واتر استاپ هیدروفیلی (Hydrophilic)

• از مواد پلیمری ویژه که خاصیت جذب آب دارند ساخته می‌شود.

• پس از تماس با آب حجیم می‌شود و مانع نشت آب می‌گردد.

• مناسب برای سازه‌های زیرزمینی و درزهای سرد.

۴. واتر استاپ فلزی (Copper/Steel)

• ساخته شده از ورق‌های مسی یا فولادی.

• مقاومت مکانیکی بسیار بالا.

• کاربرد در سدها و سازه‌های عظیم آبی.

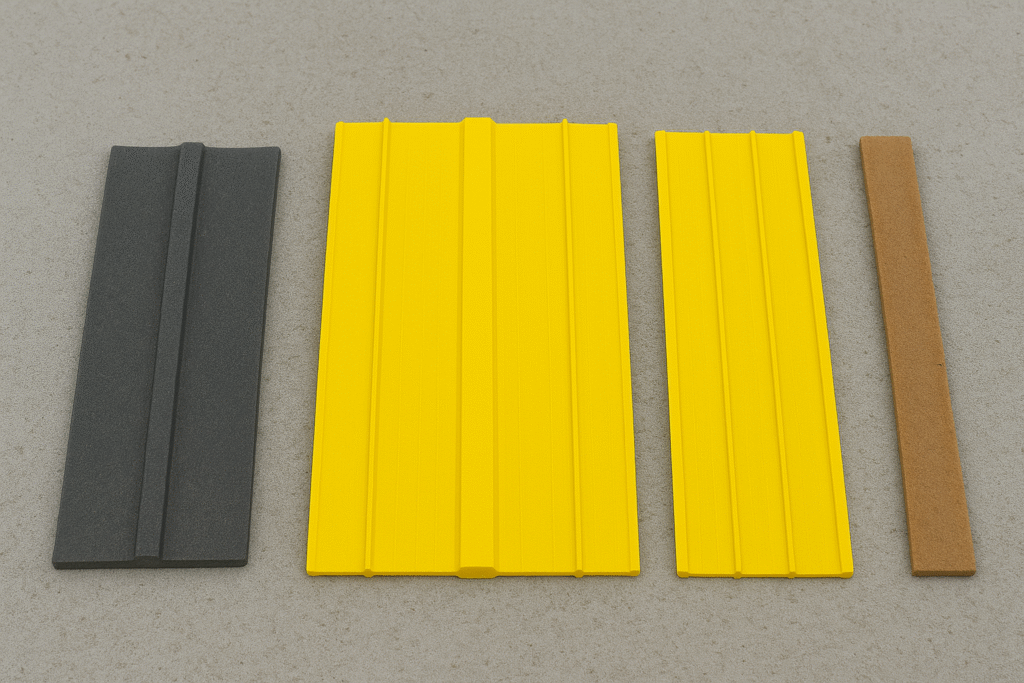

انواع واتر استاپ بر اساس محل کاربرد

۱. واتر استاپ میانی (Center Bulb)

• در وسط درز انبساطی یا اجرایی قرار می‌گیرد.

• دارای یک بخش برجسته در وسط است که تغییرشکل‌های بتن را تحمل می‌کند.

• پرکاربرد در استخرها، سدها و مخازن.

2. واتر استاپ حاشیه‌ای (Edge)

• در لبه یا حاشیه بتن قرار می‌گیرد.

• بیشتر در درزهای اجرایی به‌کار می‌رود.

• نصب آسان‌تر اما مقاومت کمتری نسبت به نوع میانی دارد.

3. واتر استاپ کفی (Bottom)

• در کف سازه‌های بتنی افقی مثل مخازن آب و فونداسیون‌ها به کار می‌رود.

• مانع نفوذ آب از زیر سازه می‌شود.

ویژگی‌های یک واتر استاپ استاندارد

• مقاومت بالا در برابر فشار هیدرواستاتیک آب.

• انعطاف‌پذیری مناسب هنگام تغییر شکل سازه.

• مقاومت در برابر مواد شیمیایی و اسیدی.

• طول عمر بالا و قابلیت جوشکاری یا اتصال در محل.

نکات مهم در نصب واتر استاپ

• محل قرارگیری باید دقیقاً در مرکز درز بتن باشد.

• برای اتصال دو قطعه واتر استاپ، از دستگاه جوش حرارتی مخصوص استفاده شود.

• در واتر استاپ‌های هیدروفیلی، نصب باید به‌گونه‌ای باشد که از تماس زودهنگام با آب جلوگیری شود.

• در سازه‌های بزرگ، از مهارکننده‌ها برای ثابت نگه داشتن واتر استاپ در حین بتن‌ریزی استفاده می‌شود.

مزایا و معایب انواع واتر استاپ

واتر استاپ PVC

• مزایا: قیمت مناسب، نصب آسان، مقاومت شیمیایی خوب.

• معایب: آسیب‌پذیری در برابر پارگی مکانیکی در زمان نصب.

واتر استاپ بنتونیتی

• مزایا: پرکننده کامل درزها، عملکرد خودترمیمی.

• معایب: حساسیت به شرایط محیطی و انبساط بیش از حد.

واتر استاپ هیدروفیلی

• مزایا: کارایی بالا در درزهای سرد و زیرزمینی.

• معایب: محدودیت در فشارهای آبی زیاد.

واتر استاپ فلزی

• مزایا: استحکام بسیار زیاد و دوام طولانی.

• معایب: هزینه بالا و دشواری در نصب.

نتیجه‌گیری

واتر استاپ یکی از اصلی‌ترین اجزای سازه‌های بتنی در تماس با آب است. انتخاب نوع مناسب واتر استاپ به عوامل مختلفی مانند محل درز، نوع سازه، فشار آب و شرایط محیطی بستگی دارد.

• برای پروژه‌های عمومی مانند استخرها و مخازن، معمولاً واتر استاپ PVC بهترین گزینه است.

• در سازه‌های زیرزمینی، بنتونیتی یا هیدروفیلی انتخاب بهتری هستند.

• در پروژه‌های عظیم و حساس مانند سدها، واتر استاپ فلزی به کار می‌رود.

با انتخاب صحیح و نصب اصولی، می‌توان از بروز مشکلات جدی مانند نشت آب، کاهش عمر مفید سازه و هزینه‌های سنگین تعمیرات جلوگیری کرد.
